什么是热硬度测试？

热硬度测试是在升高温度下测量材料硬度。热硬度对于评估和比较材料，例如工具钢和耐磨涂层，可以是有价值的，这些材料在高温应用（如阀座和模具）中使用。yabo娱乐vip

由于室温硬度在高温暴露后相对较少的变化，因此不能用于评估高温性质。然而，硬度 - 温度显着变化，反映了高温性能，例如耐高温磨损，腐蚀，压痕，塑性变形，回火，老化和蠕变。

热硬度可以比热拉伸，原型或服务测试更快速，更廉价地表征材料，因为可以在单个热硬度测试运行中进行多次温度和曝光时间。这使得热硬度测试了在升高温度下比较多种材料的绝佳方法。yabo娱乐vip

元素如何进行热硬度测试？

元素是唯一具有热硬度测试能力的商业实验室。元素与正常维氏硬度测试类似地进行热硬度测试，不同之处在于测试在升高的温度下在真空室内进行。

测量25×9.5×9.5毫米（1英寸×3/8英寸）测量的样品是金相抛光至1μm的饰面，以制备测试。将三种样品插入热硬度测试室中并抽空至10-6托，以防止在高温下氧化。

电阻元件加热腔室，同时热电偶监测每个样品的温度。在使维氏硬度印模制作Vickers硬度印模之前，每个测试温度稳定至少5分钟，尽管较高到多小时的暴露时间是相当多的。使用10kg负载在每个样品上对每个样品进行三维Vickers印象，然后将腔室加热到串联中的下一个更高的温度，并重复印模序列。

元素可以在室温下进行维氏致癌测试，并且在175至870°C（350至1600°F）的升高温度下;每个样品都可以测试多达8个温度。在样品冷却之后，元件专家从腔室中移除它们，测量对角线长度，并使用来自ASTM E92测试方法的公式计算维克斯宏观性。

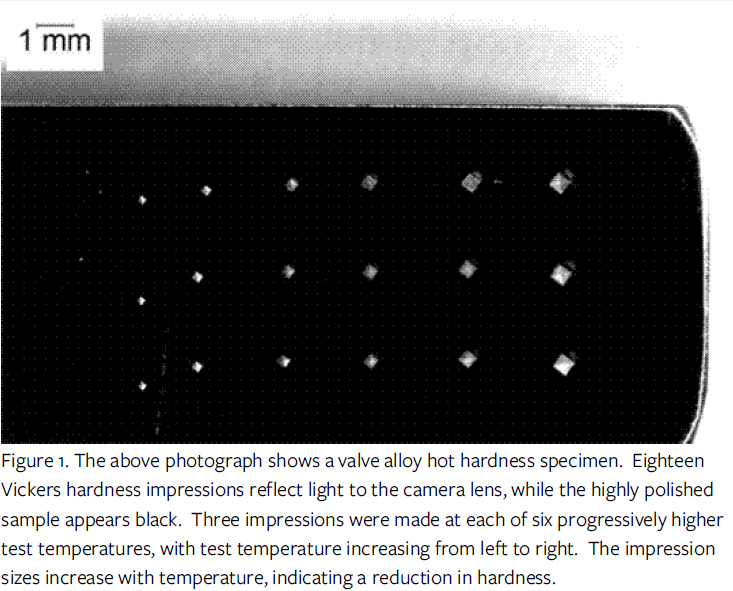

典型的测试样品如图1所示，典型的热硬度数据如图2所示。
